Plantilla de Modelo de Despliegue

button_main button_prev button_next

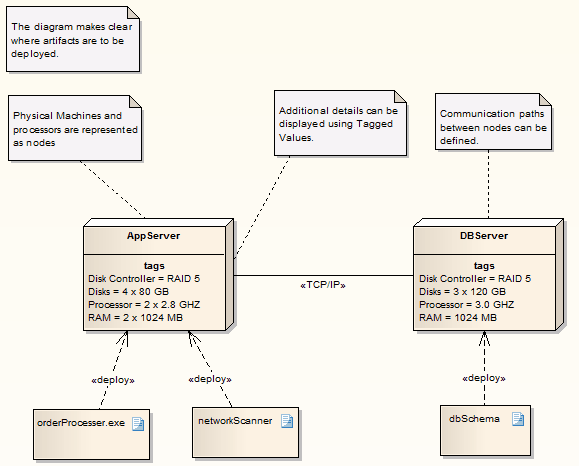

Elmodelo de Despliegue describe como y donde un sistema debe ser desplegado. Máquinas y procesadores físicos son representados por Nodos, y la construcción interna puede ser representada al incorporar Nodos o Artefactos. Como los Artefactos son asignados a Nodos para modelar el despliegue y la puesta en marcha del sistema, la asignación es guiada por el uso de especificaciones de despliegue.



deploymentdiagram

Aprender más

Nodo

Artefacto

Administradores de Implementación

Diagrama de Despliegue

Compartimientos - Etiquetas

El Modelo Físico
