Un elemento estereotipado puede ser creado automáticamente como un elemento compuesto. Puede definir esto, y si los diagramas hijos del compuesto son de un tipo específico, utilizando atributos especiales.
Para definir si un elemento siempre se hace compuesto en su creación, usted aplica el atributo especial_makeComposite a el elemento de metaclase apropiado (no a un elemento estereotipado). Una clase estereotipada, cuando es creada, no se predetermina a tener un diagrama hijo, por lo tanto utilice el atributo _makeComposite para disparar la creación del diagrama hijo. Para un compuesto estereotipado, el diagrama hijo es del tipo de diagrama predeterminado usual para la metaclase; puede cambiar el tipo de diagrama hijo utilizando el atributo especial_defaultDiagramType para identificar el tipo de diagrama preferido,

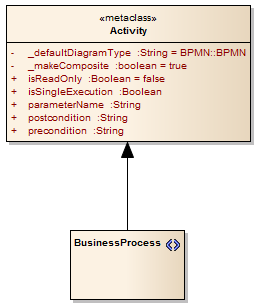

El siguiente ejemplo de BPMN muestra que un elemento de Proceso de Negocios es siempre creado como un elemento compuesto con un diagrama hijo BPMN personalizado.
