Crear un Mensaje de Comunicación

button_main button_prev button_next

Crear un Mensaje de Comunicación

Paso

Acción

1

Abrir un diagrama (uno de: Comunicación, Análisis, Descripción de Interacción, Objeto, Actividad o Máquina de Estado).



2

Agregue los objetos requeridos.



3

Agregue una relación de Asociación entre cada par de objetos que comunican.



4

Haga clic derecho en una Asociación para mostrar el menú contextual.



5

Seleccione la opción para agregar un Mensaje dese un objeto hacia el otro.



6

Cuando se muestra la ventana Propiedades de Mensaje, escriba el nombre y cuales quiera otros detalles requeridos.



7

Haga clic en el botón Aceptar .

El Mensaje es agregado, conectado a las instancias de Asociación y Objeto.



8

Mueva el Mensaje a la posición requerida.

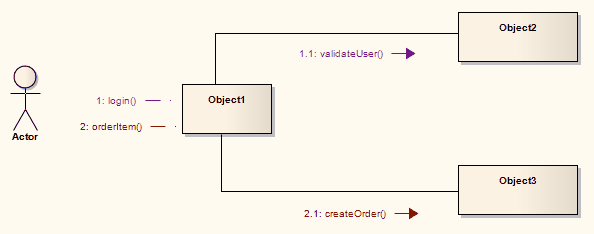

communicationdiagram
