Ejemplo de Diagrama de Trazabilidad

button_main button_prev button_next

Puede crear diagramas de Trazabilidad para mostrar una amplia variedad de relaciones, y no está restringido a tener un único tipo de elemento o elementos desde una única fase en un diagrama. Por lo tanto, puede crear relaciones apropiadas (tal como Realizar o Trazar) a elementos donde ninguna relación fue definida anteriormente.

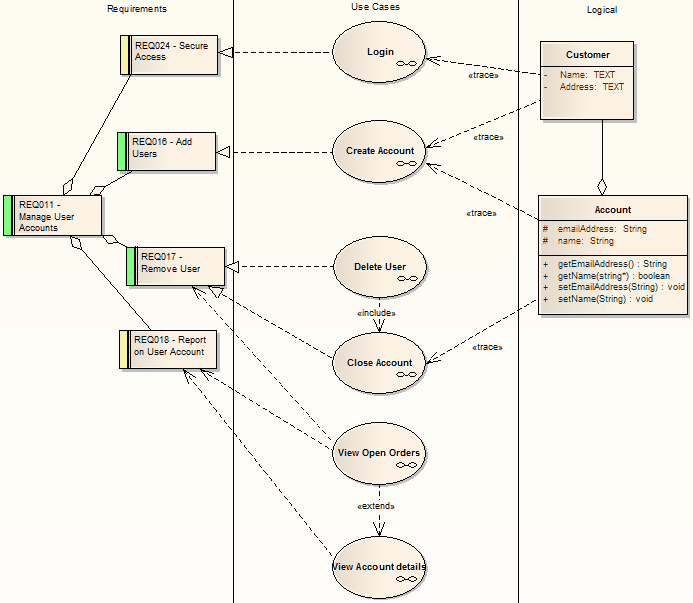

Considere el siguiente diagrama, el cual muestra como una serie de requisitos son trazados a Casos de Uso y luego Clases:



traceability-trace



El diagrama instantáneamente muestra:

Que dos niveles de Requisitos son realizados por Casos de Uso

Cual Requisito es realizado por cual Caso(s) de Uso

Como algunos de los Casos de Uso son implementados por elementos de Clase



Puede profundizar en cada Caso de Uso (o, en otros diagramas de Trazabilidad, cualquier otro elemento compuesto) para mostrar diagramas más detallados que muestran cómo el Caso de Uso cumple el Requisito; el Caso de Uso Cuenta Cerrada, por ejemplo, es un elemento compuesto conteniendo un diagrama de Comunicación y un diagramas de Secuencia.

Puede ajustar sus diagramas de Trazabilidad para representar cualquier nivel de granularidad en cualquier etapa del desarrollo que sean apropiadas; por ejemplo, puede:

Achicar el diagrama de arriba para mostrar el desarrollo desde sólo el Requisito Eliminar Usuario, o

Extiéndalo para incluir Interfaces, Componentes, elementos de Caso de Prueba o cualquier otra fachada del sistema o proceso



Construyendo un diagrama

Un número de herramientas están disponibles para crear diagramas que muestran trazabilidad:

Seleccione la opción del menú contextual Agregar | Elementos Relacionados para automáticamente agregar elementos vinculados al elemento seleccionado

En la ventana de Relaciones, utilice la opción del menú contextualColocar Elemento Relacionado en Diagrama para agregar elementos al diagrama que están directamente vinculados al elemento seleccionado

En la ventana de Trazabilidad, agregue elementos que están vinculados indirectamente



Notas

Mientras el diagrama de Trazabilidad mismo proporciona información de la definición, diseño e implementación de la característica de un proceso de negocios, mucha más información puede ser obtenida utilizando las herramientas de Trazabilidad
