Modelo de Dato Conceptual

button_main button_prev button_next

Un Modelo de Dato Conceptual es la forma más abstracta de modelos de datos. Es útil para comunicar ideas a un amplio rango de stakeholders debido a su simplicidad. Por lo tanto información específica a plataforma, tal como tipos de datos, es omitida de un modelo de datos Conceptual. Otros detalles de implementación, tal como procedimientos y definiciones de interfaces, también están excluidos. A continuación se muestra un ejemplo de un modelo de datos Conceptual que se representa utilizando dos de las anotaciones con soportadas por Enterprise Architect.

Temas

Tema

Detalle

Ver También

Ejemplo

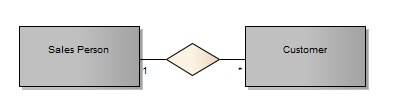

Utilizando notación de Relación de Entidad (ER), representamos los conceptos de datos Persona de Ventas yCliente como Entidades con relaciones de una a muchas entre ellas.

conceptual_data_model_erd

Un modelo de datos Conceptual que utiliza notación de Relación de Entidad

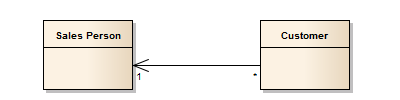

Podemos representar exactamente la misma información semántica utilizando Clases y Asociaciones UML.

conceptual_data_model_uml

Un modelo equivalente utilizando notación de Clase UML



Ya sea que utilice una notación UML o ER para representar conceptos de datos en su proyecto depende de la experiencia y preferencias de los stakeholders involucrados.

La estructura detallada de los conceptos de datos ilustrados arriba se define luego por el modelo de datos Lógico.
