Composición

button_main button_prev button_next

d_compose

Dirección:

Una Composición es utilizada para representar un elemento que está compuesto de componentes más pequeños, usualmente en un diagrama de Clase o de Paquete. Un componente - o instancia parte - puede ser incluido en un máximo de una composición a la vez. Si una composición es eliminada, usualmente todas sus partes son eliminadas con ella; sin embargo, una parte puede ser eliminada individualmente de una composición sin necesidad de eliminar la composición entera. La Composiciones son transitivas, relaciones asimétricas y pueden ser recursivas.

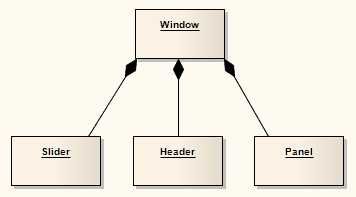

Ejemplo

compositeaggregation

Icono de la Caja de Herramientas

c_compose

Aprender más

Agregación

Diagrama de Clase



Especificación UML OMG:

La especificación UML OMG (Superestructura de Especificación UML, v2.1.1, p. 43) estados:

La agregación compuesta es un forma fuerte de agregación que requiere una que una instancia de la parte sea incluida en a lo sumo un compuesto a la vez. Si se elimina un compuesto, todas sus partes se eliminan normalmente con él.
