Diagramas de Comunicación a Color

button_main button_prev button_next

Es posible resaltar flujos de mensaje particulares en un diagrama de Comunicación utilizando diferentes colores para cada conjunto de mensajes.

Resalte los colores en un diagrama de Comunicación

Paso

Acción

1

Seleccione la opción del menúHerramientas | Opciones | Colores de Comunicación .

Se muestra la página de Colorear Mensaje de Comunicación de la ventana Opciones.



2

Seleccione la casilla Utilice Coloreado de Mensaje de Comunicación .



3

Haga clic en la flecha hacia abajo de cada campo Mensaje n, y seleccione el color requerido para cada grupo de mensaje.



4

Haga clic en el botón Cerrar .

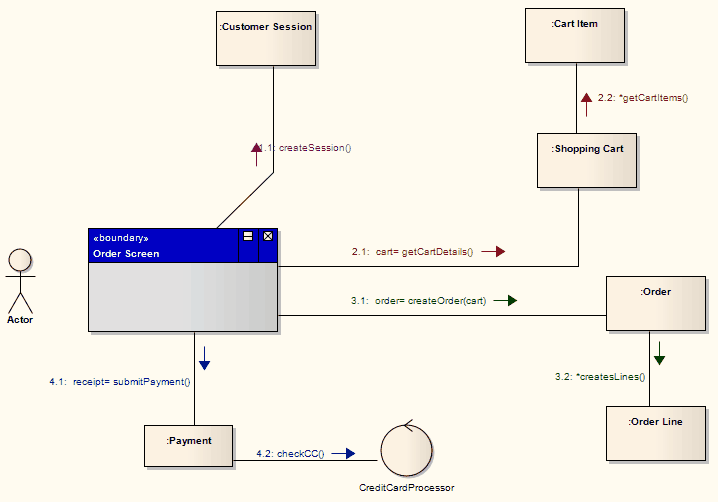

En su diagrama de Comunicación, cada grupo de secuencia de mensajes se muestra en un color diferente, como se muestra.



communicationdiagrammessagecolors
