Requisitos Externos Codificados por Color

button_main button_prev button_next

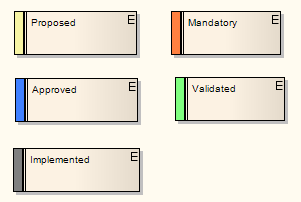

Los requisitos externos pueden ser codificados por color en un diagrama, para proporcionar señales visuales rápidas indicando el estatus de un requisito. Los requisitos codificados por color utilizan las siguientes convenciones:

Amarillo para Propuesto

Azul para Aprobado

Verde para Validado

Anaranjado para Obligatorio

Negro para Implementado



colorrequirements



Puede cambiar estos colores, y agregar o eliminar tipos de estatus, utilizando la ventana de Tipos de Estatus.

Activar requisitos externos codificados por color

Paso

Acción

1

Seleccione la opción del menúHerramientas | Opciones .

Se muestra la ventana Opciones.



2

Del árbol jerárquico, seleccione Objetos, y seleccione la casilla Mostrar colores de estatus en diagramas para activar el estatus de requisitos externos a ser representados por codificación de colores.



Aprender más

Ventana de Tipos de Estatus
