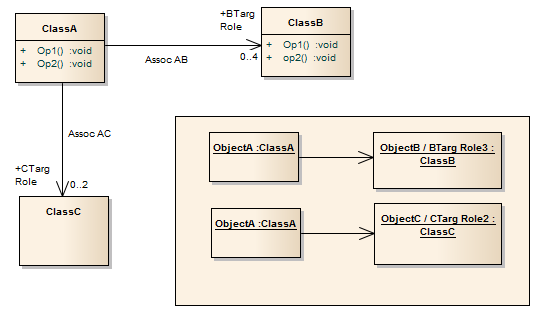

Al construir un modelo de instancia desde un modelo de Clase predefinido, Enterprise Architect puede asistir en configurar clasificadores y nombres de roles para objetos involucrados en una relación. Por ejemplo, si una Clase A tiene relaciones de asociación con Clase B y Clase C, puede crear una instancia de una Clase A (Objeto A), luego dibuje una asociación para un nuevo objeto sin clasificar y tiene la opción de seleccionar Clase B o Clase C como los clasificadores del nuevo objeto.
Acceso Haga clic en el objeto Clasificado en un diagrama y:
Arrastre una Asociación a un objeto sin clasificar existente o
Utilice la flecha de Acceso Rápido a un objeto sin clasificar existente o nuevo, o
Haga clic derecho en una Asociación existente | Avanzado | Clasificador de Instancia (Ctrl+L)
Escoja una ventana de Conector de Asociación
Campo/Botón |
Detalle |
Ver También |
||||
Nombre Clasificador |
Muestra el nombre (si está definido) de cada conector de Asociación de cada conector emitiéndose desde el clasificador del objeto fuente. Si el conector no tiene nombre, se muestra el valor <anónimo> .
|
|
||||
Asociación |
Representa los elementos de clasificador fuente y destino en cada conector de Asociación de cada conector emitiéndose desde el clasificador del objeto fuente. Si selecciona uno de estos, el clasificador destino se convierte en el clasificador para el elemento objeto destino. Seleccione<ninguno> si quiere crear la Asociación, para no basado en las relaciones del clasificador.
|
|
||||
Rol <Nombre de Objeto Fuente> |
Identifica cuales quiera Roles definidos en la Asociación para el elemento clasificador fuente, de acuerdo con la configuración de multiplicidad del rol fuente; si selecciona uno de estos roles, esto se convertirá en el Rol específico para el objeto fuente, como se muestra en el nombre del elemento en el diagrama. Si la multiplicidad no está configurada, o el límite superior es * (asterisco), solo el nombre de rol se muestra en la lista.
|
|
||||
Rol <Nombre de Objeto Destino> |
Identifica cuales quiera Roles definidos en la Asociación para el clasificador destino, de acuerdo con la configuración de multiplicidad del rol destino; si selecciona uno de estos roles, esto se convertirá en el Rol específico para el objeto destino, como se muestra en el nombre del elemento en el diagrama (y en la página Vinculante de la ventana de Propiedades de conector de Asociación). Si la multiplicidad no está configurada, o el límite superior es * (asterisco), solo el nombre de rol se muestra en la lista.
|
|
||||
Aceptar |
Haga clic en la Asociación y roles fuente y destino, luego haga clic en este botón para:
Si seleccionó la entrada <ninguno>, se crea una Asociación simple y el objeto destino está sin clasificar.
|
|
||||
Cancelar |
Cancele la ventana sin cambiar ninguna configuración de clasificador.
|
|
Notas
• |
Al crear una nueva asociación u objeto, la ventana Propiedades puede que aparezca frente a la ventana Escoja un Conector de Asociación ; complete cuales quiera campos de Propiedades como sea requerido, y haga clic en el botón Aceptar
|
