Elementos de Gráfico

button_main button_prev button_next

El punto de inicio para definir sus propios gráficos de datos es arrastrar uno de los iconos de elementos de Gráficode la Caja de Herramientas de Diagrama hacia su diagrama. Los iconos de Gráfico están divididos en dos grupos:

Gráficos de Tartas, Barras, Series y Vistas ModeloEstampados, que crean Gráficos ya definidos para propósitos específicos y que sólo requieren pequeñas modificaciones para ajustarlas para los datos de su proyecto

Plantillas Básicas para Gráficos Estándares (Gráficos de Tarta y Barras), gráficos de Series de Tiempo y tablas de Vistas de Modelo, que crean Gráficos que desarrolla para satisfacer sus propios requisitos



Ambos grupos de iconos están disponibles desde las páginas Tablero de la Caja de Herramientas de Diagrama. Los iconos de plantilla básica están también disponibles de la página Artefactos comunes de la Caja de Herramienta de Diagrama.

Adicionalmente, puede obtener una selección de Gráficos de muestra (reportando Problemas y Defectos) juntos en un diagrama al seleccionar el Tablero: CasillaProblemas y Defectos en el Asistente de Modelo. Este Estampado está en el grupo Tecnología de Extensiones Núcleo, y proporciona:

Dos Gráficos de Vista de Modelo

Un Gráfico de Tarta

Un Gráfico de Barras 2D y

Un Gráfico de Series de Tiempo



Apariencia Inicial

El elemento de Gráfico se muestra inicialmente como un elemento 'normal', como se muestra:



chartobject



Sin embargo, dependiendo de qué tipo de icono de Gráfico seleccione, el elemento se transforma inmediatamente al Gráfico y su ventana de Propiedades se muestra automáticamente, o selecciona para mostrar la ventana de Propiedades y, una vez que identifica el tipo de gráfico y contenidos, el elemento se convierte en el Gráfico que haya definido; por ejemplo:

initialchart

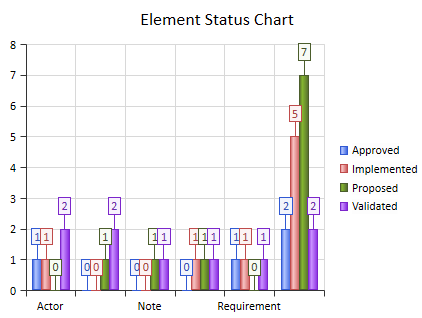

Esta imagen de Gráfico está generada dinámicamente, muestra las propiedades seleccionadas de los elementos de modelo en el momento:

La definición es guardada, o

El Diagrama padre del elemento se abre, o

Usted hace doble clic en el elemento en el diagrama abierto y selecciona la opción del menú Actualizar Gráfico o Actualizar Lista, o

Para Gráficos de Series de Tiempos, ya sea cuando el servidor de la Nube es disparado por la tabla de tiempo actualizada que haya definido en las propiedades de Gráfico, o cuando hace clic en el botón Registrar Manualmente en la ventana Propiedades



Puede agregar un elemento de Gráfico a cualquier diagrama existente, y cualquier número de estos elementos a un diagrama. Para hacer los Gráficos borrados, fáciles de localizar y simples de reportar, puede que guarde sus Gráficos:

En diagramas de Tablero dedicados, el diagrama teniendo el mismo nombre como el Gráfico que contiene

Donde los Gráficos no están relacionados o para comparación, con un solo elemento de Gráfico por diagrama (las representaciones de Gráfico son, sin embargo, muy claras dentro de elementos de Gráfico bastante pequeños)

Dentro de un Paquete hijo de los Paquetes en los que reportan



Definir Gráfico

Usted define el Gráfico representado por un elemento utilizando la ventana de Propiedades de elemento. En la página General de la ventana, note que el elemento tiene un estereotipo: Gráfico, Gráfico de Series de Tiempo o Vista de Modelo.

Usted define un Gráfico de Series de Tiempo y un Gráfico de Vista de Modelo cada uno de una manera específica. Usted define un Gráfico Estándar (Tarta o Barras) en tres etapas:

1.

Haga doble clic en el elemento para abrir la ventana de Propiedades, y (si el Gráfico no tiene todavía un nombre específico) en la página General escriba la función del Gráfico como su nombre; por ejemplo, Gráfico de Estatus de Elemento.



2.

Seleccione la página Detalles de Gráfico | Fuente y defina el tipo de Gráfico, el tipo de datos que quiere que el Gráfico muestre, y la fuente de los datos.



3.

Seleccione la página Detalles de Gráfico | Apariencia y defina exactamente como quiere que se muestre la página en la pantalla y en informes.



Aprender más

Definir un Gráfico de Vista de Modelo

Definir un Gráfico de Series de Tiempo

Datos de Gráfico Estándar (Detalles)

Apariencia de Gráfico

Incluir Gráficos en Informes
