Cambiar los Detalles de Tiempo

button_main button_prev button_next

Es posible cambiar los detalles de tiempo de un Mensaje en un diagrama de Secuencia.

Acceso Clic derecho en el Mensaje | Detalles de Tiempo

Cambiar Tiempo

Campo

Acción

Restricción de Duración

Indique los límites mínimos y máximos de cuanto puede durar un mensaje.



Restricción de Duración Entre Mensajes

Indique el intervalo mínimo y máximo entre el envío o recepción del mensaje anterior en la Línea de Vida fuente del mensaje actual, y enviar el mensaje actual.



Observación de Duración

Capturar la duración de un mensaje.



Restricción de Tiempo

Indique el tiempo mínimo y máximo en el cual el mensaje debería llegar al destino.



Observación de Tiempo

Capturar el punto en el cual el mensaje fue enviado.



Vea la especificación UML OMG (Superestructura de Especificación UML, v2.1.1, p. 511).

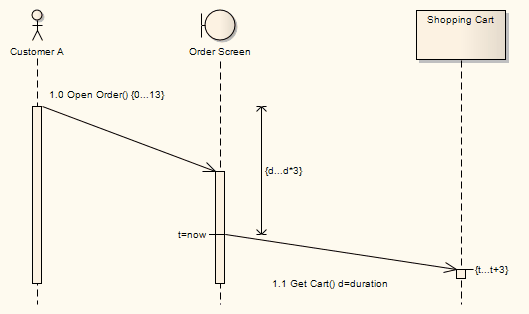

seqtiming

En este diagrama, en el Mensaje Abrir Orden :

La Restricción de Duración ha sido establecida en 0...13



En el Mensaje Obtener Carro :

La Restricción de Duración entre Mensajes ha sido establecida en d...d*3

La Observación de Duración ha sido establecida en d=duration

La Restricción de Tiempo ha sido establecida ent...t+3

La Observación de Tiempo ha sido establecida ent=now



Al escribir un valor en el campoRestricción de Duración, usted permite que el ángulo del Mensaje sea ajustado. Después de hacer clic en el botónAceptar en la ventana de Detalles de Tiempo, haga clic en la cabeza del conector de Mensaje y arrastre el conector hacia arriba o abajo para cambiar el ángulo. No puede extender el ángulo más allá de la línea de vida del objeto de secuencia de conexión o crear un ángulo de menos de 5 grados.

También puede crear la línea de Restricción de Duración Entre Mensajes al arrastrar la flecha de Ordenamiento General hasta el punto en el cual el mensaje anterior se une con la Línea de Vida fuente para el mensaje actual. Se muestra una ventana en la cual ingresa el valor para la restricción. Después de haber creado la línea, puede moverla a cualquier punto entre la mitad a lo largo del mensaje actual y la mitad a lo largo del mensaje anterior, para evitar la superposición con otros detalles de tiempo del mensaje. Puede editar o eliminar el valor a través de la ventana Detalles de Tiempo o haciendo clic derecho en la línea misma y seleccionando la opción del menú contextual apropiada..
