Validación del Modelo BPEL

button_main button_prev button_next

El Modelo BPEL es validado para errores de sintaxis ysemántica antes de generar el código BPEL. Ante validación exitosa, el archivo BPEL (y los archivos WSDL 1.1 asociados, si hay alguno) son generados. Los resultados de la validación, así como el progreso de la generación BPEL, son mostrados en la pestaña Progreso BPEL de la ventana Salida.

Ejemplo de Violación del Modelo BPEL:

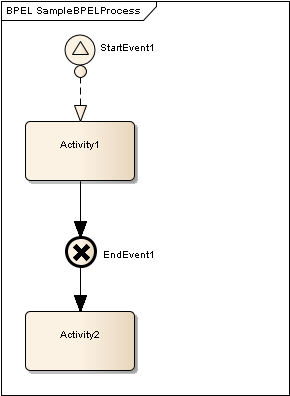

El siguiente modelo muestra varias violaciones BPEL básicas:

invalid_model



StartEvent1 es de tipo Señal, que no puede ser trazado a BPEL

El conector de Flujo de Mensaje entre StartEvent1 y Activity1 es invalido, ya que Flujo de Mensaje no puede ser utilizado para conectarActividades o Eventos dentro de un Proceso

EndEvent1 es de tipo Cancelar, que no puede ser trazado a BPEL

EndEvent1 no puede tener ningún conector de Flujo de Secuencia saliente, ya que representa el fin de un Proceso

Activity2 no es válido, ya que sólo un Evento Final representa el fin de un Proceso



Notas

Haga doble clic en una entrada de error de validación en la pestaña Progreso BPEL de la ventana Salida para ir a la fuente del error, en el Explorador de Proyectos
