Paquete de Descripción de Interfaces

button_main button_prev button_next

Un Paquete de Descripción de Interfaces provee una descripción de los principales componentes de la Interfaz de Automatización. Estos incluyen los:

Tema

Detalle

Vínculo

Paquete Repositorio

Representa el modelo como un todo y provee entrada a paquetes modelo y colecciones.



Paquete Repositorio

Paquete Elemento

Identifica las unidades estructurales básicas (tal como Clase, Caso de Uso y Objeto).



Paquete Elemento

Paquete de Características de Elementos



Identifica los atributos y operaciones definidos en un elemento.

Paquete de Características de Elementos

Paquete Diagrama

Describe los dibujos visibles contenidos en el modelo.



Paquete Diagrama

Paquete Conector

Define las relaciones entre los elementos.



Paquete Conector

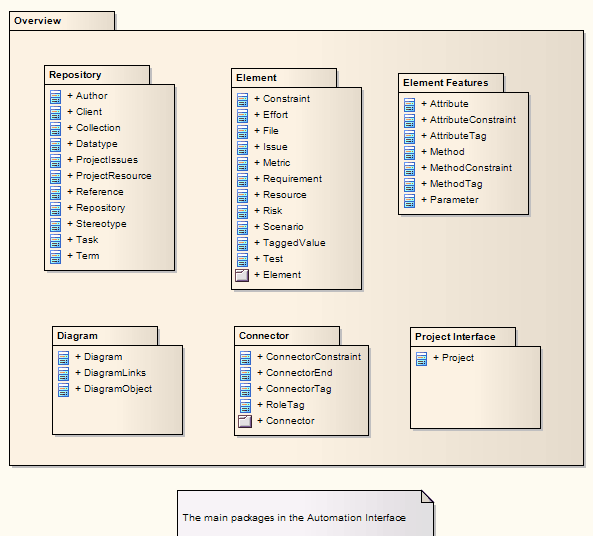

El siguiente diagrama ilustra los principales paquetes de interfaz y sus contenidos asociados. Cada elemento en este documento es creable por Automatización y pueden accederse a través de las variadas colecciones que existen, o en algunos casos, directamente.

enterprisearchitectautomationinterfaceelements

La Clase Repositorio es el punto de partida para uso total de la Interfaz de Automatización. Contiene los objetos de sistema de alto nivel y punto de entrada para el propio modelo, utilizando la colección de Modelos y las otras colecciones de nivel de sistema.
