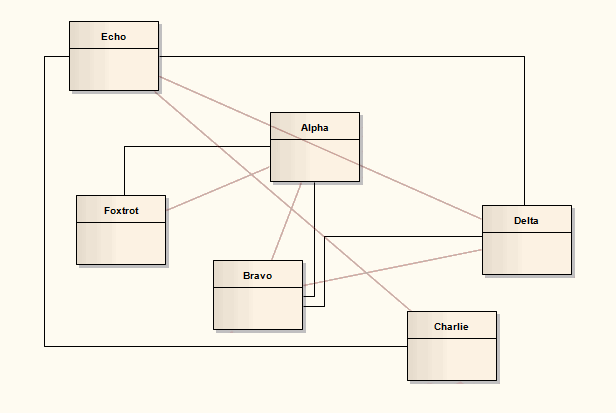

La Disposición Auto Direccionada dirige los conectores ortogonalmente entre los elementos seleccionados. La disposición intenta encontrar la ruta más corta entre los dos elementos conectados, mientras minimiza los cruces. En ésta ilustración, los conectores originales se muestran en rojo.
Invocar la disposición de Auto Direccionada
Paso |
Acción |
Ver También |
1 |
Siga el procedimiento general de Disposición de Diagramas, y en el paso 2 seleccione Auto Direccionada.
|
|
2 |
En el campo Tamaño de Celda (px), escriba la separación de conectores efectiva en pixeles. Al calcular rutas de conectores, el algoritmo divide el diagrama en celdas de tamaño determinado por el valor de este campo; al poner conectores más juntos, resulta una celda de tamaño más pequeño.
|
|
3 |
En el campo Margen del Elemento, escriba la separación, en pixeles, entre segmentos de conectores y bordes de elementos.
|
|
