Administración de Etiqueta Avanzada

button_main button_prev button_next

Los Valores Etiquetados también pueden ser administrados dentro de un tipo de jerarquía y respecto a instancias de elementos, utilizando la ventana Valores Etiquetados.

Temas

Tema

Detalle

Ver También

Uso

Utilizando la ventana de Valores Etiquetados, es posible:

Ver Valores Etiquetados heredados de Clases padres o interfaces realizadas o estereotipos aplicados

Anular Valores Etiquetados derivados de padres o estereotipos aplicados con un valor único para el elemento actual

Eliminar Valores Etiquetados del elemento actual (si existe una versión padre del Valor Etiquetado, vuelve a aparecer en la lista después de que la superposición es eliminada)





Jerarquía de Etiqueta

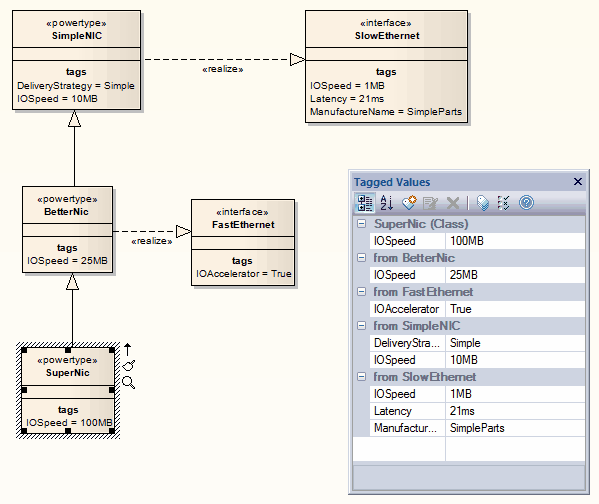

El diagrama abajo, ilustra una jerarquía de etiqueta completa y la forma en que los Valores Etiquetados pueden ser heredados o sustituidos en Clases especializadas para crear la propiedad de etiqueta final configurada para un elemento.

Note también, que un concepto similar se aplica a las instancias, en tal caso, la configuración completa de la etiqueta se crea de las etiquetas propias directamente, además todos aquellos combinados del tipo de jerarquía del clasificador, estereotipos adicionales e interfaces realizadas.



taggedvalues-management





Aprender Más

Valores Etiquetados
