Ejemplo de un Diagrama de Modelo de Datos

button_main button_prev button_next

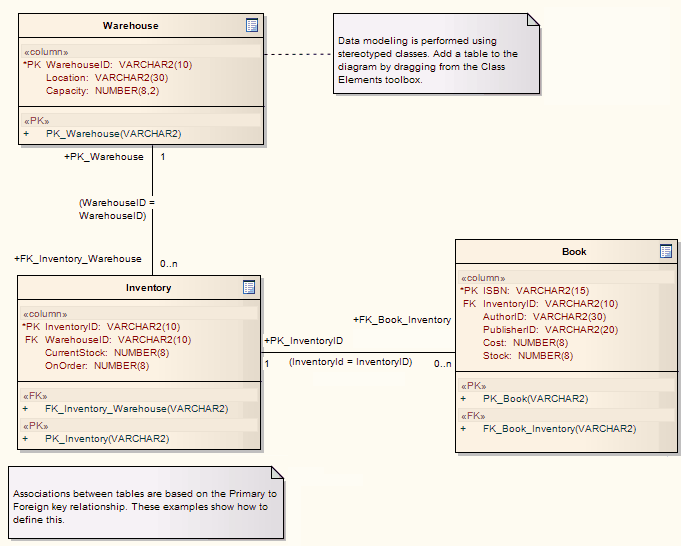

A continuación, se muestra un ejemplo de un diagrama de Modelo de Datos, que muestra tres tablas que están vinculadas en pares de claves primaria a foránea con multiplicidad asociada.

Ejemplo

datamodeldiagram
